创维37LED10液晶电视灯亮不开机的问题修理

该机通电瞬间，按键部位蓝灯闪一下即灭，中间红色指示灯一直亮，屏幕瞬间闪亮一下。遥控无效，但手触摸则十分灵敏，蓝灯立刻变亮，但几秒后又熄灭，不开机。
开盖，此机屏为sW370BT-A01亚利牌;主板号为5800-A8M810-0020 V1 20，是8M81机芯。第一测量电源板P32TTS-20上面CN604插座上+12V、+24V输出均正常;0/F脚上电压一直为3.3V不变，其余ENA、ADG电压均为0V;插座CN603上+12V、 +72V也正常，判断问题范围应在主板和恒流板上。
第一启动打印信息，通过电脑显示问题范围如下:BTST0-NG、BTST1-NG。

经过上述显示，确定主板必有不好的。仔细测量主板.上各供电标注，电阻R19-端电压为+0.8V，而U5 输出电压为0V，其余U13输出0.4V也不好的，但U12输出3.3V、U17输出1.26V、U26 输出5V均基本正常。依据实物测量剖析:R19应有+5V输入电压方能正常工作。顺其反查，U16为+5V电源主芯片，断开其负载，仍有0.8V输出，怀疑U16不好的。随后购件换之，输出电压仍为0.8V，说明芯片反馈取样部分有异常，引起输出电压不正常。但贴片元件极小型号没办法辨别，后经朋友找到主板图纸。

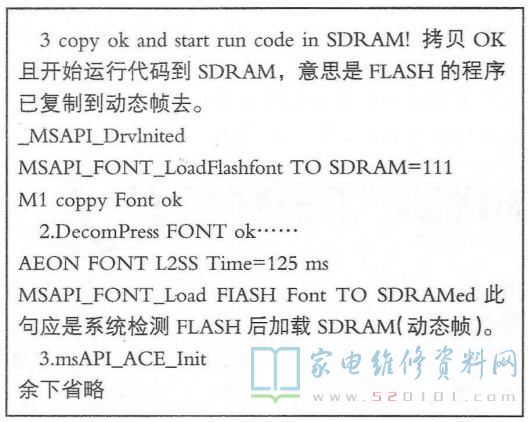

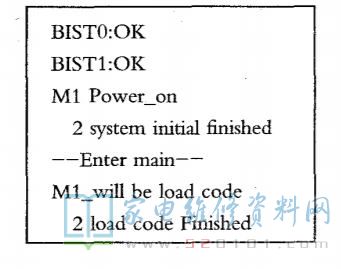

参见图纸，并仔细在路测量，精密电阻R112在路阻值为10kΩ左右，拆下测为无穷大。因为手中无此精密贴片元件，遂用两只普通碳膜电阻串联代之，一只阻值为1kΩ，另一只在220Ω~390Ω之间挑选，写入数据完成后电视自动开机，屏亮，出现“SKYWORTH"标志。由于并不是原程序，屏参一定不同，因而出现“鬼影”画面，但手控、遥控各功能均正常。试按“音量-”键勿松，再按“屏显”进入工厂模式，但无具体屏参有关调试项目，唯有重写原程序，机器恢复正常。另外，能否用USB软件升级未做试验。特将完全正常后打印信息奉上，供朋友们对比参考:

文中有关电路见图1。软件打印信息其实就是电脑通过一种软件平台去察看电视机系统，测试系统工作状况、系统与FLASH间运行情况和系统与SRRAMD端口工作是不是处于正常状况，假如系统工作正常，就将没办法测试到FLASH，假如FLASH工作条件不拥有，没办法运行到SDR AM。通过打印信信读出的内容中可以进行剖析。
